Termisk Grizzly-adapter og Offset monteringssett
Det praktiske AM5 Adapter & Offset monteringssettet for AMDs socket AM5 hovedkort inkluderer kjølebraketter for offset montering av CPU samt adapterskruer fra henholdsvis UNC 6-32 til M3 og M4 gjenger.

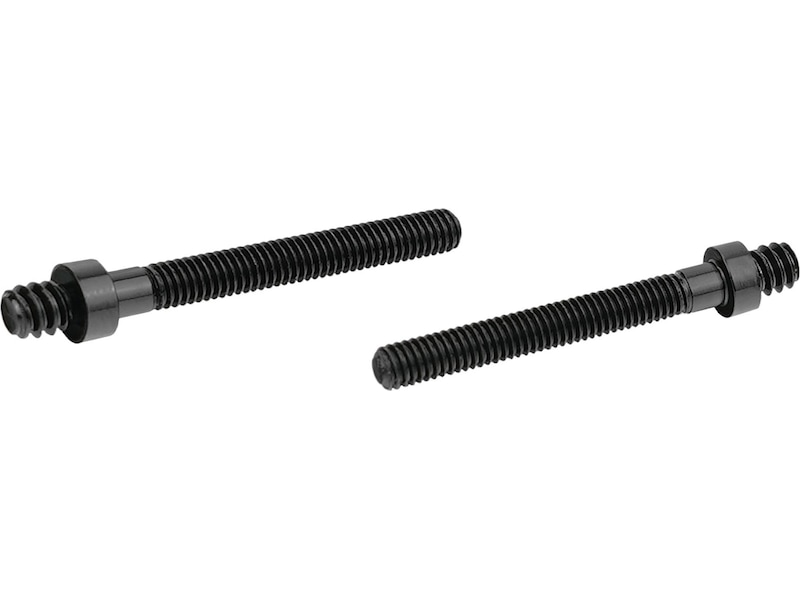

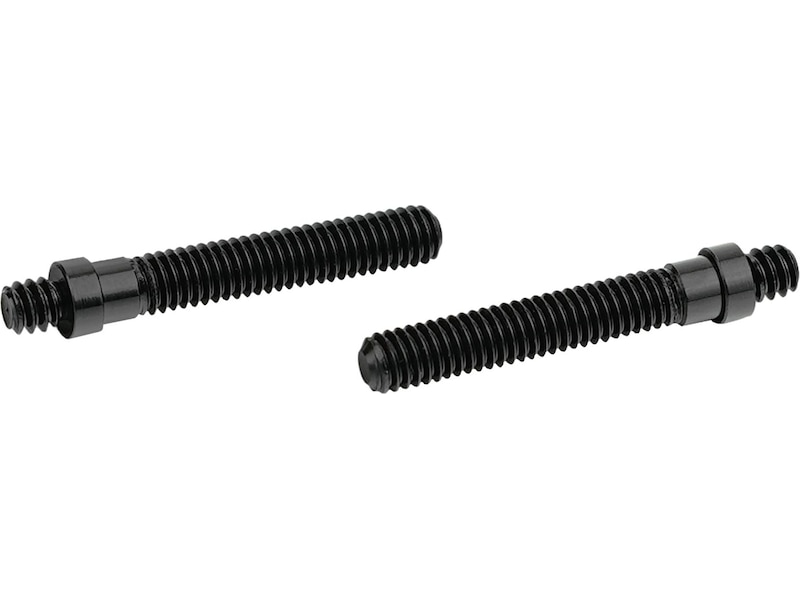

Adapterskruene kan brukes til å montere CPU-kjølere som krever en M3- eller M4-gjenge i stedet for UNC 6-32-gjengen til monteringsskruene til kjølerbraketten, slik tilfellet er med forskjellige AIO-er eller vannkjølere.

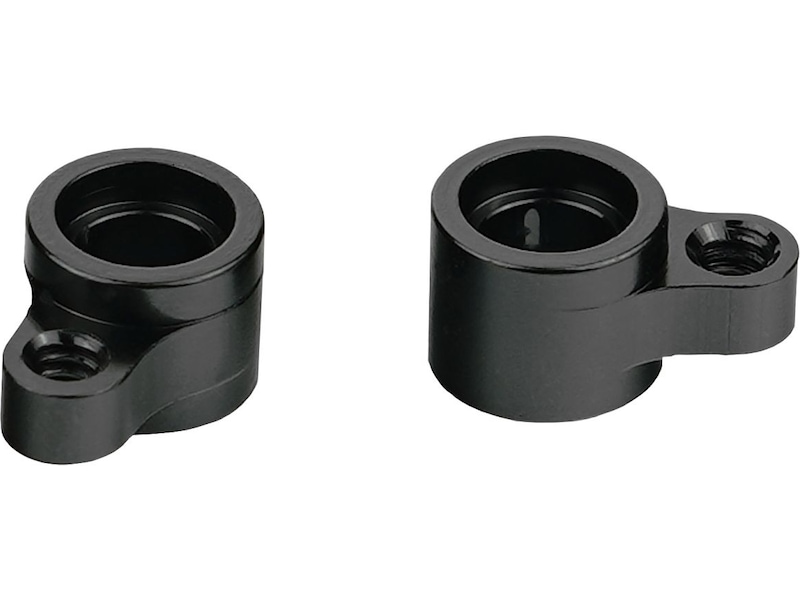

Med forskyvningsbrakettene kan kompatible CPU-kjølere valgfritt monteres offset på prosessoren for å optimalisere kjøleytelsen. Siden introduksjonen av chiplet-designet i Ryzen CPUer, er ikke lenger varmesprederens varmeste punkt i midten, men har blitt forskjøvet litt nedover og, avhengig av CPU, mot kanten.

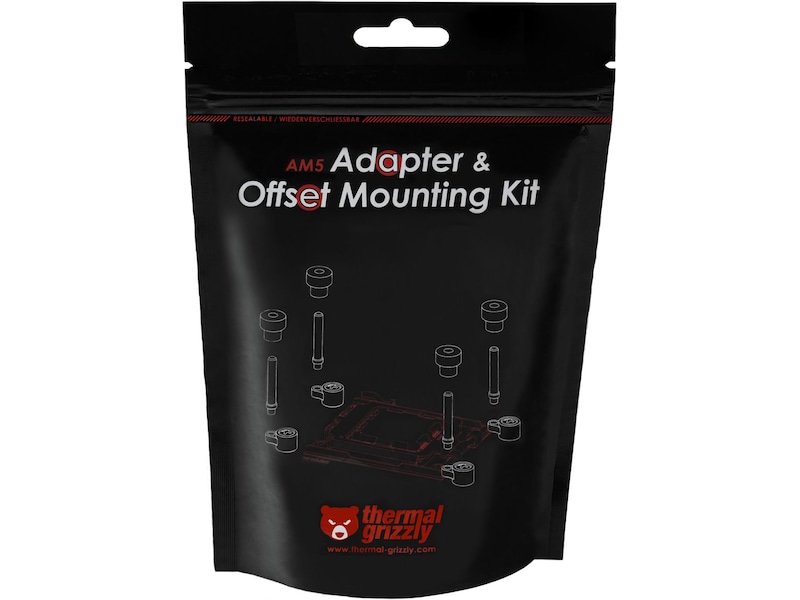

AM5 Adapter & Offset Mounting Kit: adapterskruer og offsetmontering av CPU-kjøleren ved hjelp av offset-festene, CPU-kjøleren kan monteres nærmere hotspot-en til prosessoren, slik at varmen kan avledes fra CPU-brikkene raskere og mer effektivt.

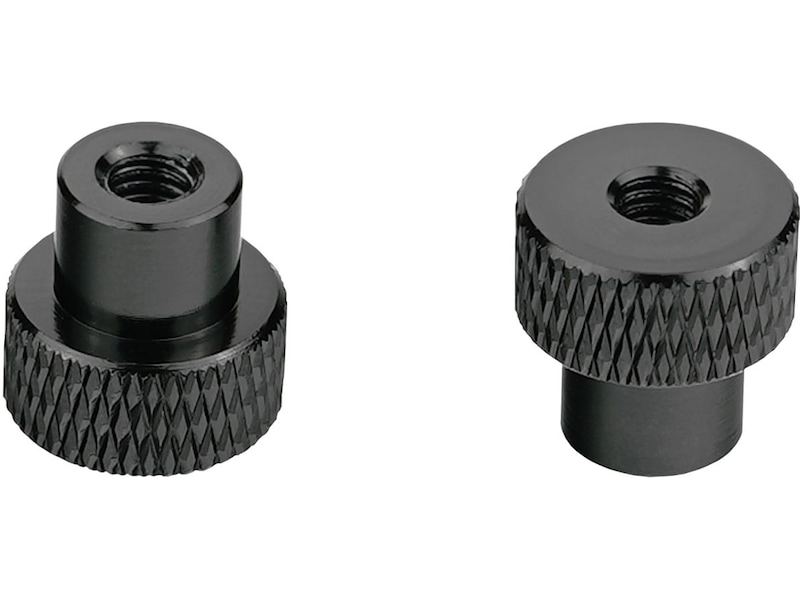

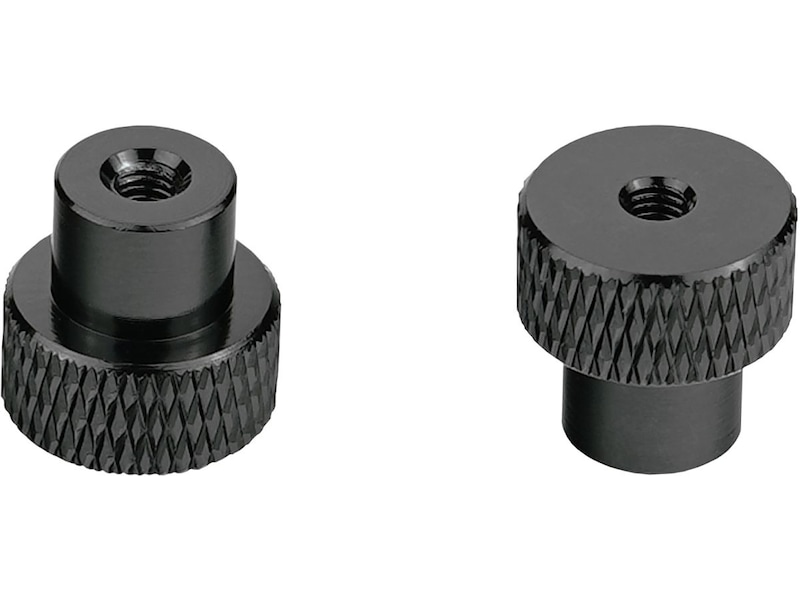

Offsetfestene har UNC 6-32 gjenger og kan brukes med adapterskruene på M3/M4 gjenger. AM5 Adapter & Offset Mounting Kit øker også CPU-kjølermonteringskompatibiliteten når du bruker Thermal Grizzly Ryzen 7000 Direct Die Frame. På grunn av endring i monteringshøyde med Direct Die-kjøling, må kjøleren monteres lavere, noe som er muliggjort av M3 og M4 adapterskruer.
- For AM5 hovedkort (se kompatibilitetsliste)
- Offsetmontering av CPU-kjøleren
- Økt kompatibilitet med CPU-kjølere
- Enkel montering
Merknad om kompatibilitet med AM5 hovedkort
AM5 Adapter & Offset Mounting Kit er i prinsippet kompatibel med hovedkort for AMD AM5-kontakten. Et annet kriterium for kompatibiliteten til AM5 Adapter & Offset Mounting Kit med et hovedkort er tilstrekkelig plass ved siden av skruene til AMD-kjølerfestet. Mer presist må det ikke være noen komponenter i nærheten av den nedre kjøleren (mot PCIe-sporene).
Mellom skruene til kjølerfestet og høye komponenter, som stifthoder eller kondensatorer, må det være minst 6 mm ledig plass under skruene. Etter montering, hvis du er i tvil, sørg for at forskyvningsbrakettene eller adapterskruene som er montert i dem, ikke kommer i kontakt med elektroniske komponenter.
