Thermal Grizzly WireView GPU 3x8Pin PCIe Reverse

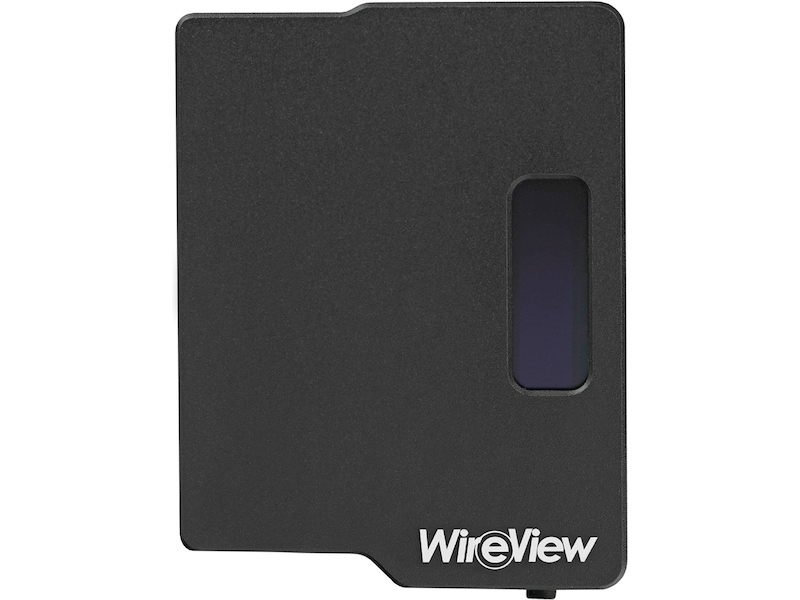

WireView GPU er en enhet for å måle strømforbruket til grafikkort som ble utviklet i samarbeid med Jon "elmor" Sandström. Den plugges inn i PCIe strømtilkoblingene til grafikkortet og kobles til strømforsyningen via PCIe strømledninger. Dataene for strømforbruket vises via en OLED-skjerm.

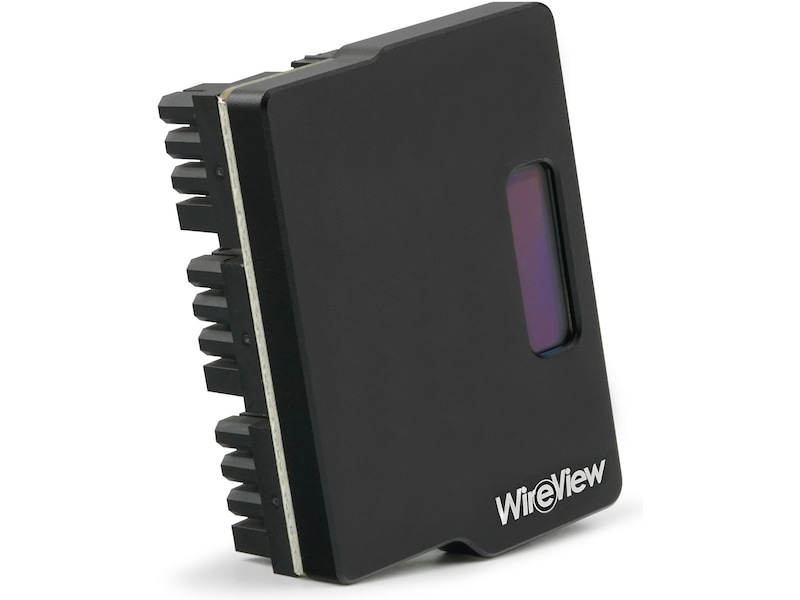

Samtidig tar WireView GPU på seg en kabelhåndteringsfunksjon, ettersom dens "U"-form muliggjør optimal rutelegging av kablene. PCIe strømledninger er koblet til WireView GPU på en måte som gjør at de kan legges pent over bakplaten til grafikkortet. Dette unngår kabelbuler når kraftkabler legges, og forenkler kabelhåndteringen.
- Måling av strømforbruk
- Loggføring av strømforbruk
- Optimalisert kabelrutelegging
- Enkel montering
- Høy kompatibilitet
WireView GPU muliggjør måling av strømforbruket til grafikkort og registrerer disse dataene for å bestemme strømforbruket. Disse dataene kan brukes, blant annet til å bestemme strømkostnadene til et grafikkort eller for å sammenligne strømforbruket med andre grafikkort. En spesiell 60-sekunders målesyklus gjør det mulig å vise strømforbruket raskt og enkelt, noe som er veldig praktisk for anmeldelser, for eksempel.
Samtidig kan målingen av strømforbruket brukes til å bestemme strømforbruket til grafikkort over en viss tidsperiode eller med visse applikasjoner. I tillegg kan lasttopper i strømforbruket ("topper") som kan oppstå under bruk av dagens high-end grafikkort bestemmes.
WireView GPU viser de målte verdiene på skjermen. Du kan bytte mellom de viste verdiene med et enkelt knappetrykk. Følgende verdier kan vises:
- Visning av nåværende strømforbruk i watt [W]
- Nåværende strømforbruk i watt [W], nåværende spenning i volt [V], nåværende strømtrekk i ampere [A]
- Minimum og maksimum strømforbruk i watt [W]
- Gjennomsnittlig strømforbruk over 60 sekunder [AVG W] og totalt strømforbruk [E]

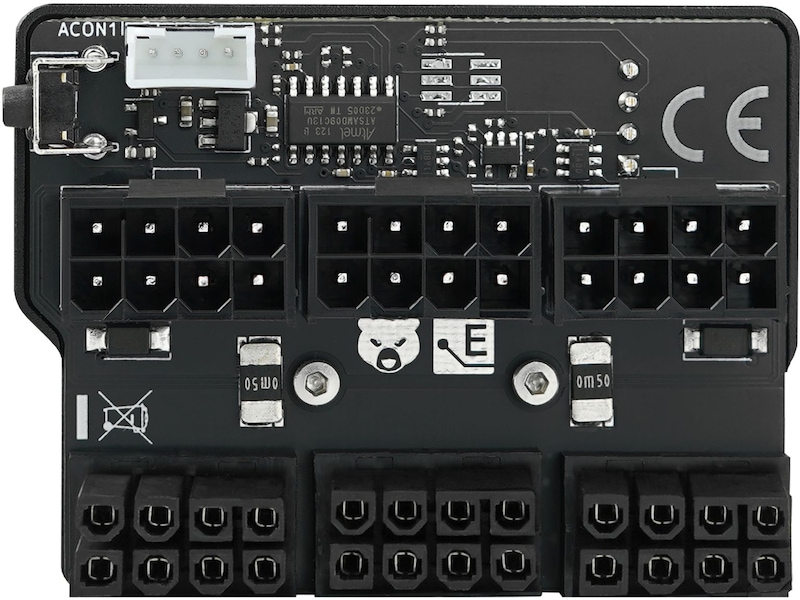

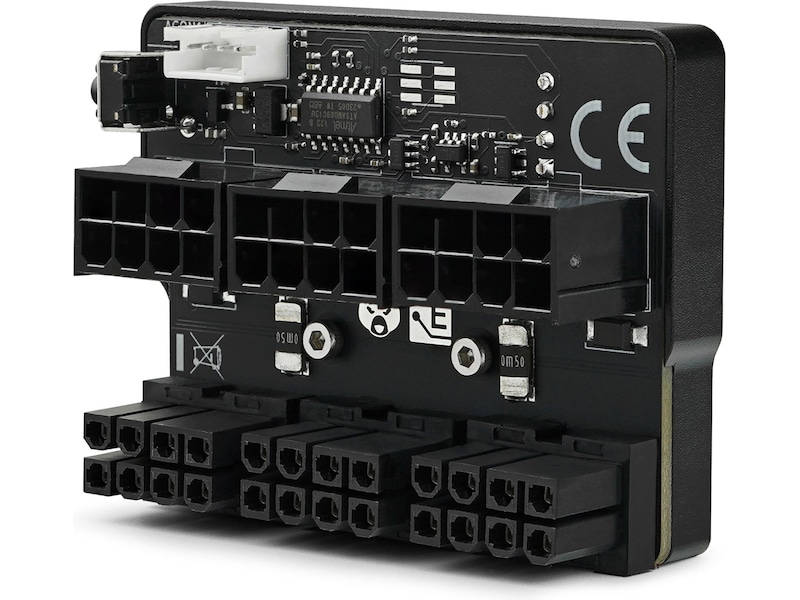

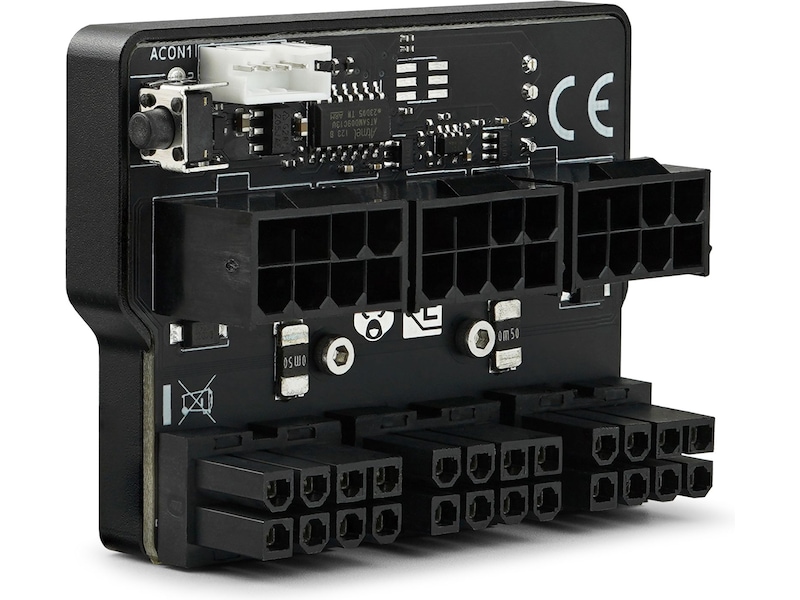

WireView GPU er tilgjengelig i "N" og "R" versjoner uavhengig av antall 8-pins PCIe-kontakter (eller 12VHPWR-pluggen). "N" står for normal orientering av PCIe-kontaktene på PCIe ekspansjonskortet, mens "R" står for rotert (omvendt) orientering. I normal orientering (N) peker festeklipsen på kontakten bort fra PCB på ekspansjonskortet. I rotert orientering (R) peker festeklipsen på kontakten mot PCB.
WireView GPU er også tilgjengelig i to "høy effekt" varianter for 12VHPWR-kontakten. Den første varianten har én 12VHPWR inngang og utgang hver, mens den andre varianten er koblet til grafikkortet via 12VHPWR og til strømforsyningen via tre 8-pins PCIe-kontakter.
Når du bruker 12VHPWR-adapteren, må du sørge for at hver av de tre 8-pins PCIe-kontaktene er koblet til strømforsyningen med en egen 8-pins PCIe-kabel. Bruk av en splitter (Y-kabel) frarådes på det sterkeste! Konfigurasjonen av 12VHPWR tilsvarer 600W-versjonen.
Merk, viktig notis: Fare for skade!
Avhengig av det brukte grafikkortet, men spesielt når det gjelder GeForce RTX 4090, kan det flyte opptil 450 watt gjennom tilkoblingene til WireView. Spillvarmen som genereres av dette kan varme opp kretskortet ved tilkoblingen til WireView opp til 60 grader Celsius med et luftkjølt grafikkort. I tilfelle av et vannkjølt grafikkort uten luftstrøm, kan PCB-en til WireView varme opp til 100 grader Celsius! WireView-huset bør ikke berøres under kontinuerlig drift under full belastning. Etter å ha slått av systemet, bør WireView få lov til å kjøle seg ned før håndtering. Du kan finne mer informasjon i Hardware Unboxed-videoen.
