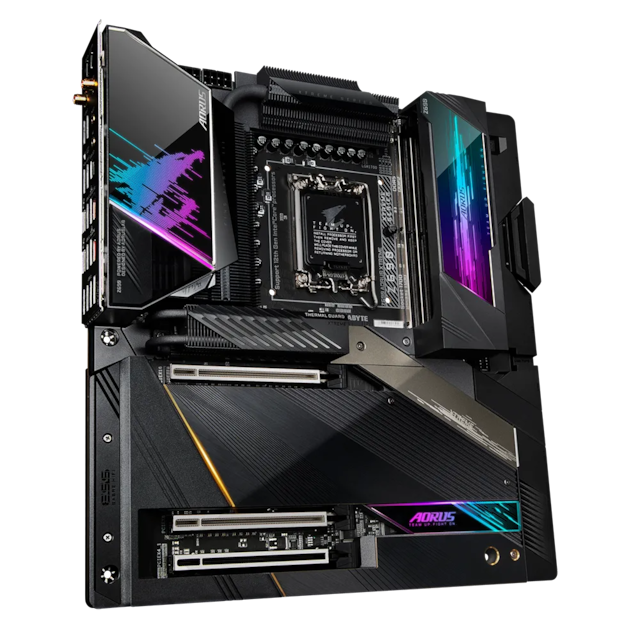

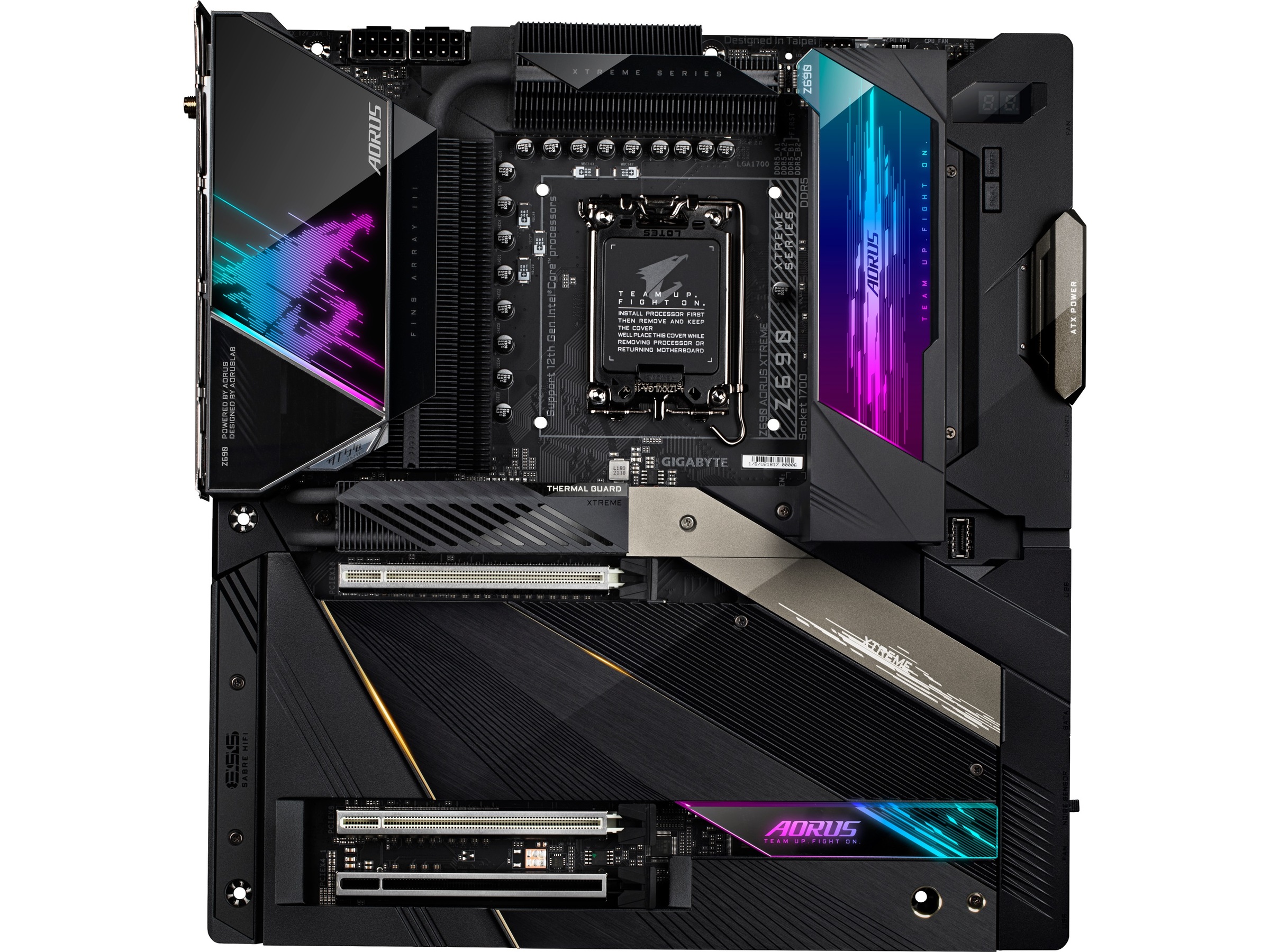

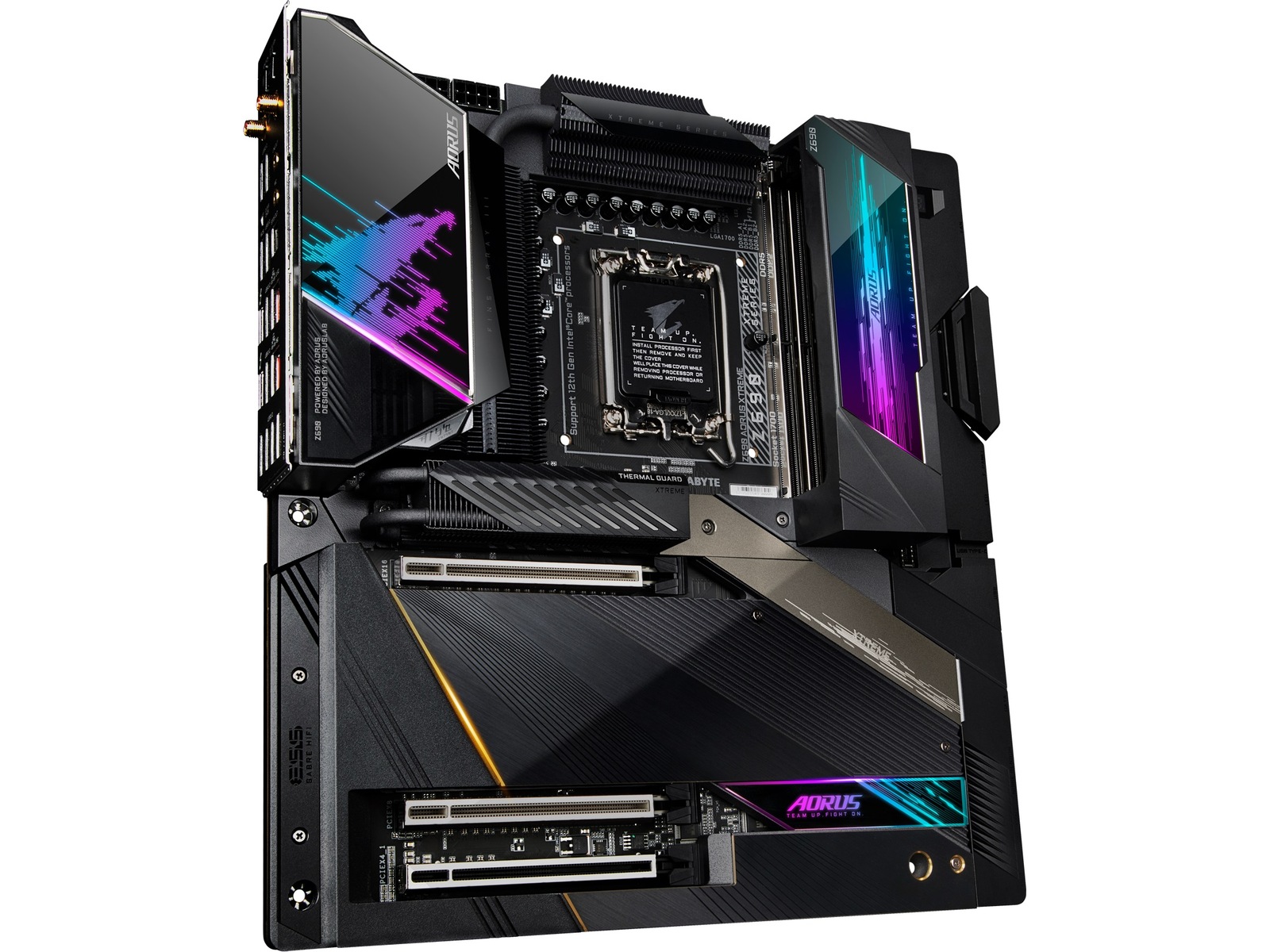

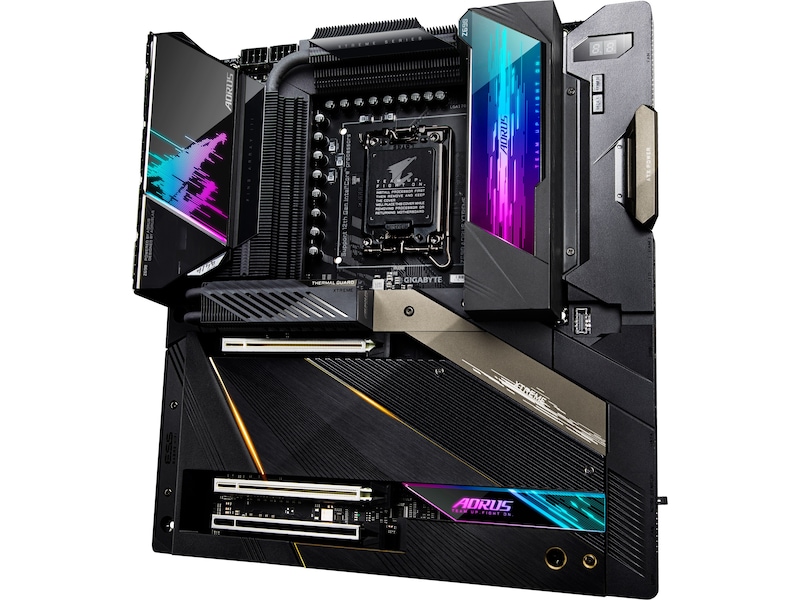

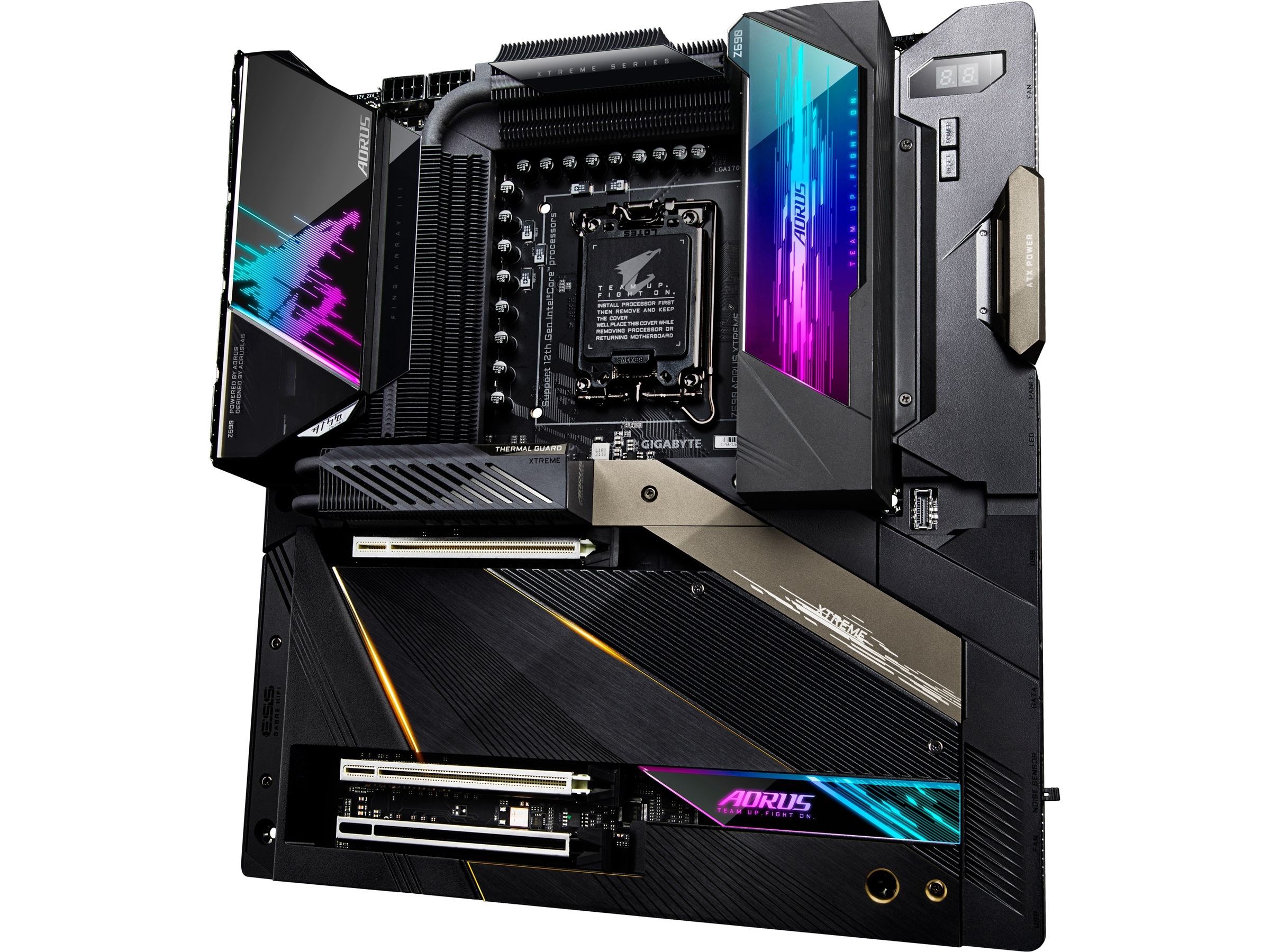

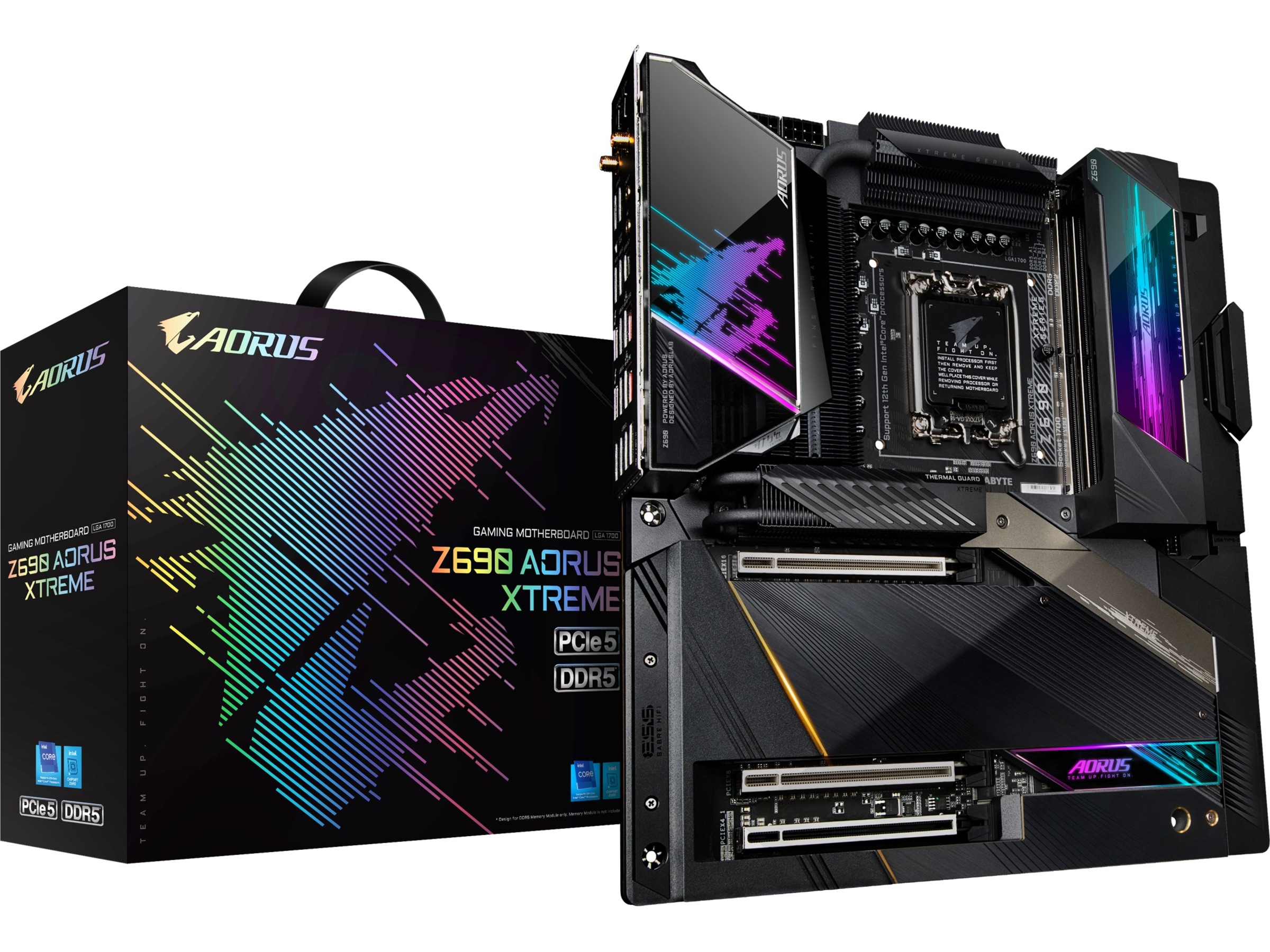

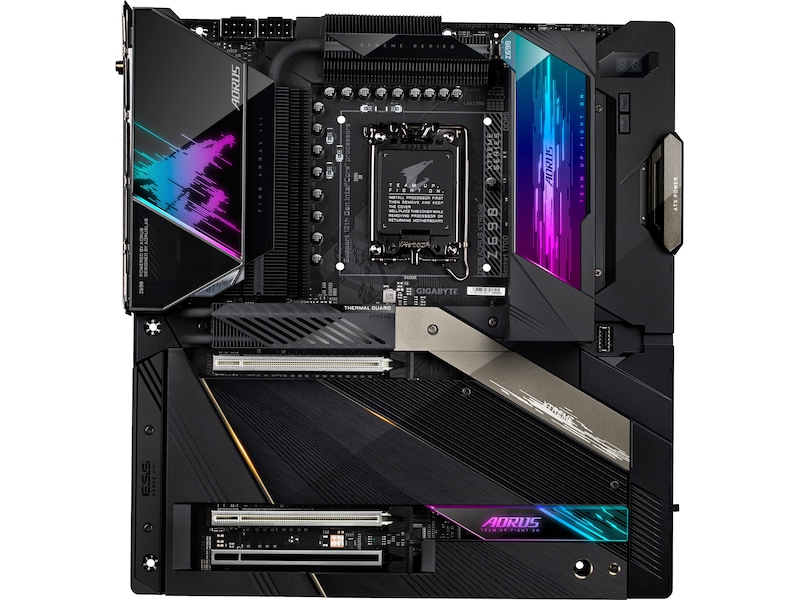

Z690 AORUS XTREME
DEN NYE KONGEN AV GAMING
Dominer spillet med Z690 AORUS gaminghovedkort. Den nye kongen av gamingplattformen viderefører den legendariske AORUS-arven med den mest robuste strømforsyningen og dominerende kjøledesign, forherliget med den komplette minneoverklokkingsteknologien for å krone PC-en din med den beste Alder Lakes-ytelsen i all sin gamingprakt.
Intel® Z690 AORUS-hovedkort med Direct 20+1+2-fasers digital VRM-design, DDR5 XTREME MEMORY-design, Fins-Array III-kjøleribbe, Direct-Touch Heatpipe II, NanoCarbon-grunnplate, M.2 Thermal Guard XTREME, Intel® Thunderbolt 4, ESSential Audio, Intel® WIFI 6E 802.11ax, AQUANTIA® 10GbE LAN
- Støtter 12. generasjons Intel®-prosessorer
- Tokanals, ikke-ECC ubufret DDR5, 4 DIMMs
- Direkte 20+1+2-fasers VRM-design med 105 A-effekttrinn* og
- tantalumpolymer-kondensator
- DDR5 XTREME MEMORY-design med SMD DIMM og skjermet
- minneruting
- Termisk reaktivt deksel med NanoCarbon Fins-Array III-kjøleribbe,
- Direct-Touch Heatpipe II og NanoCarbon-grunnplate
- Innebygd Intel® Thunderbolt 4
- Intel® WIFI 6E 802.11ax 2T2R og BT5 med 2x AORUS-antenne
- Essential USB Hex-lydkort og Essential USB DAC
- AQUANTIA® 10GbE BASE-T LAN og Intel® 2,5GbE LAN med
- cFosSpeed
- 4 x hyperrask NVMe PCIe 4.0 / 3.0 x4 M.2 med Thermal Guards
- XTREME
- RGB FUSION 2.0 med adresserbar LED-lysshowdesign i flere soner,
- Støtter adresserbare LED- og RGB LED-lister
- Smart Fan 6 har flere temperatursensorer og Hybrid Fan-sokler
- med VIFTESTOPP og Støygjenkjenning
- Q-Flash Plus oppdaterer BIOS uten å installere prosessor, minne og skjermkort
Direkte digital VRM-design
For å sikre maksimal Turbo Boost og overklokkingsytelse til Intels nye generasjon av CPU-er, har GIGABYTE Z690-serien den beste VRM-designen som noensinne er bygd med komponenter av høyeste kvalitet.
GIGABYTE Z690-hovedkort er klare til å fungere med de kommende PCIe 5.0-enhetene som forventes å ha dobbelt båndbredde i forhold til dagens PCIe 4.0-enheter. For å nå høy hastighet og opprettholde god signalintegritet bruker Gigabyte R&D kretskort med lav impedans for å gi maksimal ytelse.
Hybrid Cores-optimalisering
Med ny Intel Hybrid-teknologi oppretter GIGABYTE eksklusivt to nye «CPU-oppgraderinger» i BIOS-profiler for å oppfylle ulike brukeres scenarioer ved å justere P-Core- og E-Core-aktivering og spenningsinnstilling.

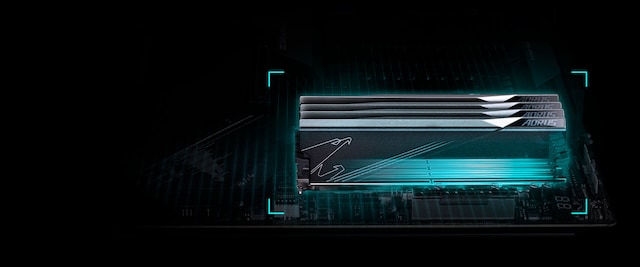

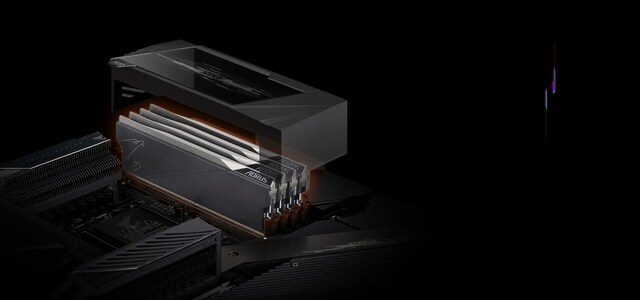

XTREME MEMORY
GIGABYTE Z690-hovedkort har den nyeste DDR5-arkitekturen og XMP 3.0-kapasitet. Den nye DDR5-minneteknologien gir 50 % mer båndbredde til plattformen og øker systemytelsen drastisk ved å ta i bruk Unlocked Native DDR5 Voltage, Xtreme Memory Routing og pålitelig SMD-spor. I tillegg til maskinvareoppgraderingene gir det brukervennlige brukergrensesnittet full funksjonalitet for å overklokke høyere med eksklusiv DDR5-tuning.
Støtte for DDR5 XMP inntil 6600 MHz og høyere*
AORUS tilbyr en testet og utprøvd plattform som sikrer den riktige kompatibiliteten med profiler på inntil 6600 MHz og høyere. Alt brukerne trenger å gjøre for å oppnå denne ytelsesforbedringen er å sørge for at minnemodulen deres støtter XMP og at XMP-funksjonen er aktivert på AORUS-hovedkortet.

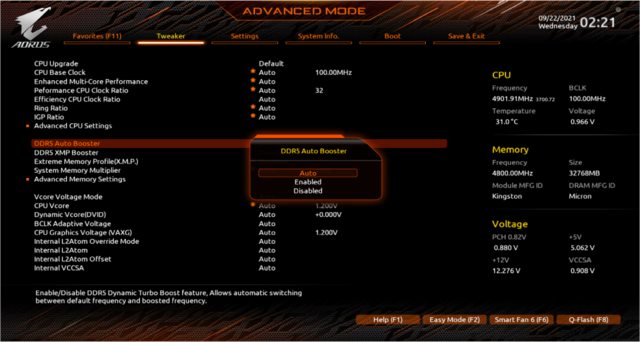

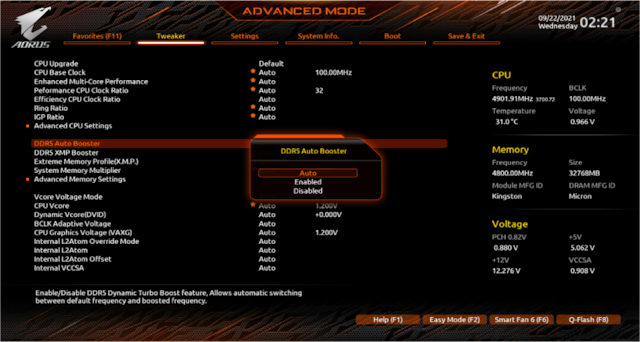

DDR5 Auto Booster
Øk den opprinnelige DDR5-frekvensen automatisk til 5000 MHz når systemet er under kraftig belastning, med ett enkelt klikk.
DDR5-minneoppgradering
GIGABYTE BIOS tilbyr forhåndsdefinerte og gjenfinnbare profiler slik at brukerne enkelt kan få høyere ytelse. Profilene er basert på en database som skapes ved å sjekke hver minne-IC- og PMIC-leverandør for å optimalisere modulene for å frigjøre deres fulle potensial. Dette er en tidsbesparende funksjon som gjør at overklokkede DDR5-minnesett kan konfigureres manuelt.

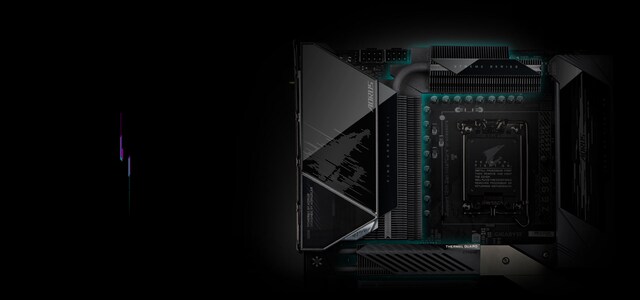

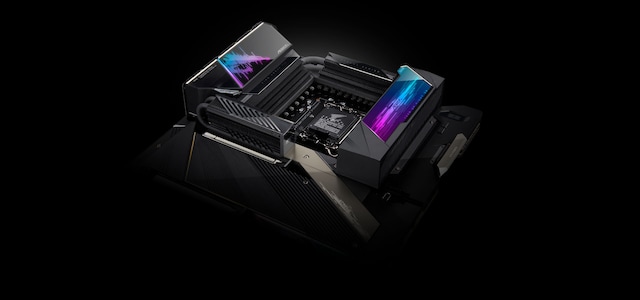

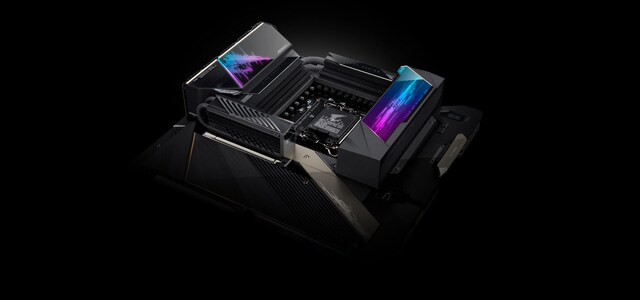

TERMISK REAKTIVT DEKSEL
GIGABYTE Z690-hovedkortenes uhindrede ytelse garanteres av en innovativ og optimalisert kjøledesign for å sikre best mulig stabilitet for CPU, brikkesett og SSD samt lave temperaturer under full belastning og gaming.
Direct-Touch Heatpipe II
Med et ekstra stort 8 mm varmerør og laget av en ny produksjonsprosess som gjør mellomrommet mellom varmerøret og kjøleribben mindre, hjelper den nye Direct-Touch Heatpipe II med å overføre varme på MOSFET betraktelig.
Fins-Array III med NanoCarbon-belegg
Fins-Array III har oppgradert kjøleytelsen ved å bruke nye utvidede Irregular-ribber som ikke bare øker overflatearealet med utrolige 900 % sammenlignet med tradisjonelle kjøleribber, men som også forbedrer kjøleeffektiviteten med bedre luftstrøm og varmeveksling.
Aluminiumsdeksel
I/U-dekselet er laget av aluminium og er koblet til Fins-Array for å bidra til generell MOSFET-varmespredning.
9 W/mK kjølepute
Ved å bruke 1,5 mm tykkere puter med 9 W/mK kjøleledningsevne kan den overføre 5 ganger mer varme sammenlignet med tradisjonelle kjøleputer, på den samme tiden.
NanoCarbon-grunnplate
Et tynt lag av NanoCarbon er belagt på grunnplaten gjennom elektrostatisk adhesjon for å forbedre varmestrålingsevnen.
Fins-Array III
GIGABYTEs nye generasjon av Fins-Array III leverer den ultimate kjøleytelsen ved å bruke utvidede Irregular-ribber for å fylle all tilgjengelig plass og øke overflaten betraktelig. Et stykke Fins-Array III-kjøleribbeoverflate er større enn 2 kretskort på ATX-hovedkort i full størrelse. Dermed økes kjøleeffektiviteten og varmevekslingsytelsen enormt.

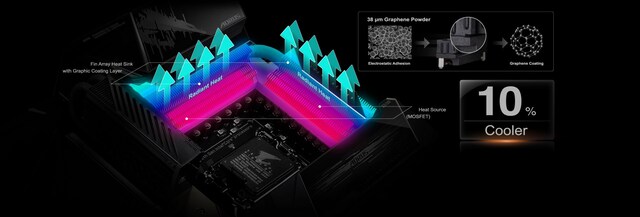

NanoCarbon-belagt Fin Array-kjøleribbe
Etter hvert som CPU-er blir stadig kraftigere, blir VRM-moduler varmere under ekstra høy ytelse. Ved å være de første i bransjen som bruker NanoCarbon som belegg for å forbedre varmestrålingen, øker varmespredningen. Nanokarbon er belagt på kjøleribben gjennom elektrostatisk adhesjon. Belegget dekker hele kjøleribben med 200 μm tykkelse. På den måten spres varmen raskere. Testene viser at det blir 10 % kjøligere med NanoCarbon-belegget.
Thermal Guard Xtreme
Høyhastighets M.2 SSD vil generere enorm varme under intens lese-/skriveoperasjon. Thermal Guard XTREME er den ultimate kjøleløsningen for M.2 SSD, ved å ta i bruk all GPU-kjølernivåteknologi, inkludert Fins-Array, Heatpipe, NanoCarbon for å sikre uhindret SSD-ytelse.
3 % kjøligere, 2X Copper PCB Design
Ved å bruke dobbelt så mye kobber på det indre laget av kretskortet, senkes komponentenes temperatur med minst 3 % ved å gjøre kretskortet om til en supertynn kjøleribbe for å spre varmen fra komponentene effektivt, takket være den høye varmeledningsevnen og lavere impedans.

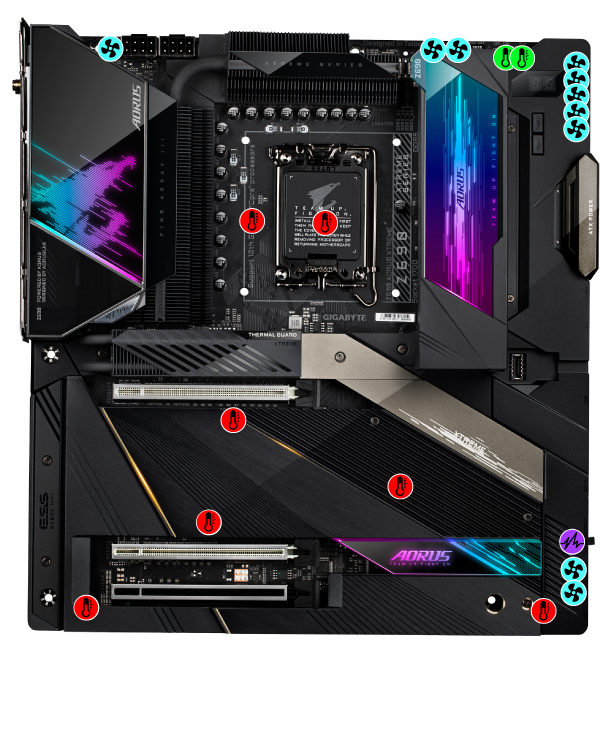

SMART FAN 6
Smart Fan 6 har flere unike kjølefunksjoner som sikrer at gaming-PC-en opprettholder ytelsen samtidig som den holder seg kjølig og stillegående. Flere viftesokler kan støtte PWM/DC-vifte og pumpe, og brukerne kan enkelt definere hver viftekurve basert på forskjellige temperatursensorer over hele kortet via et intuitivt brukergrensesnitt.
Høystrømstøtte
Hver viftesokkel støtter PWM- og DC-vifte og vannkjølingspumpe, og opptil 24 W (12 V x 2 A) med overstrømsvern
Presis styring
7 kontrollpunkter for temperatur/viftehastighet for en nøyaktig viftekurve
Dual Curve Mode
Slope/Stair-dobbeltmodus for forskjellige brukerscenarioer
Viftestopp
Viften kan stoppe fullstendig under brukerens angitte temperaturpunkt

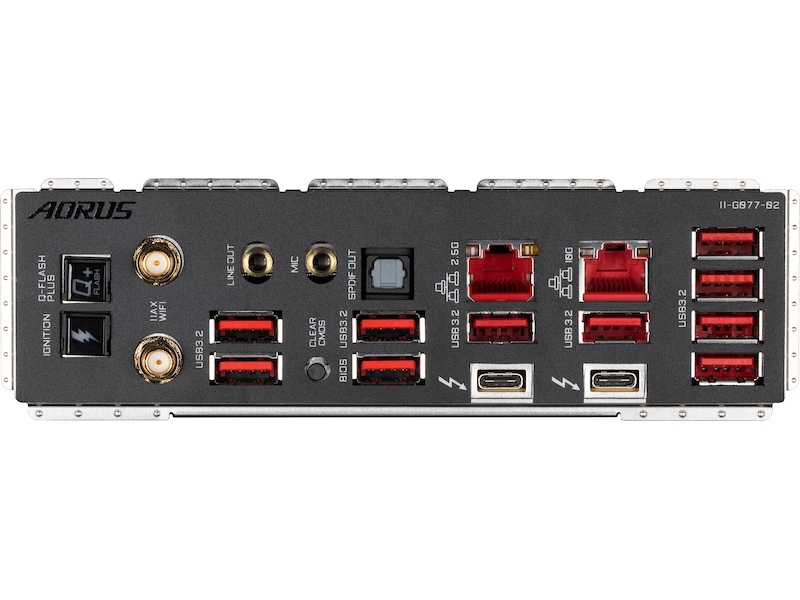

TILKOBLING
Hovedkort i GIGABYTE Z690-serien lar deg oppleve den ultimate tilkoblingsfleksibiliteten og en lynrask dataoverføringshastighet med neste generasjons nettverk, lagring og Wi-Fi-tilkobling.
Neste generasjons Intel Thunderbolt™ 4
Dual Thunderbolt™ 4 – Den raskeste 40 Gb/s entrådstilkoblingen

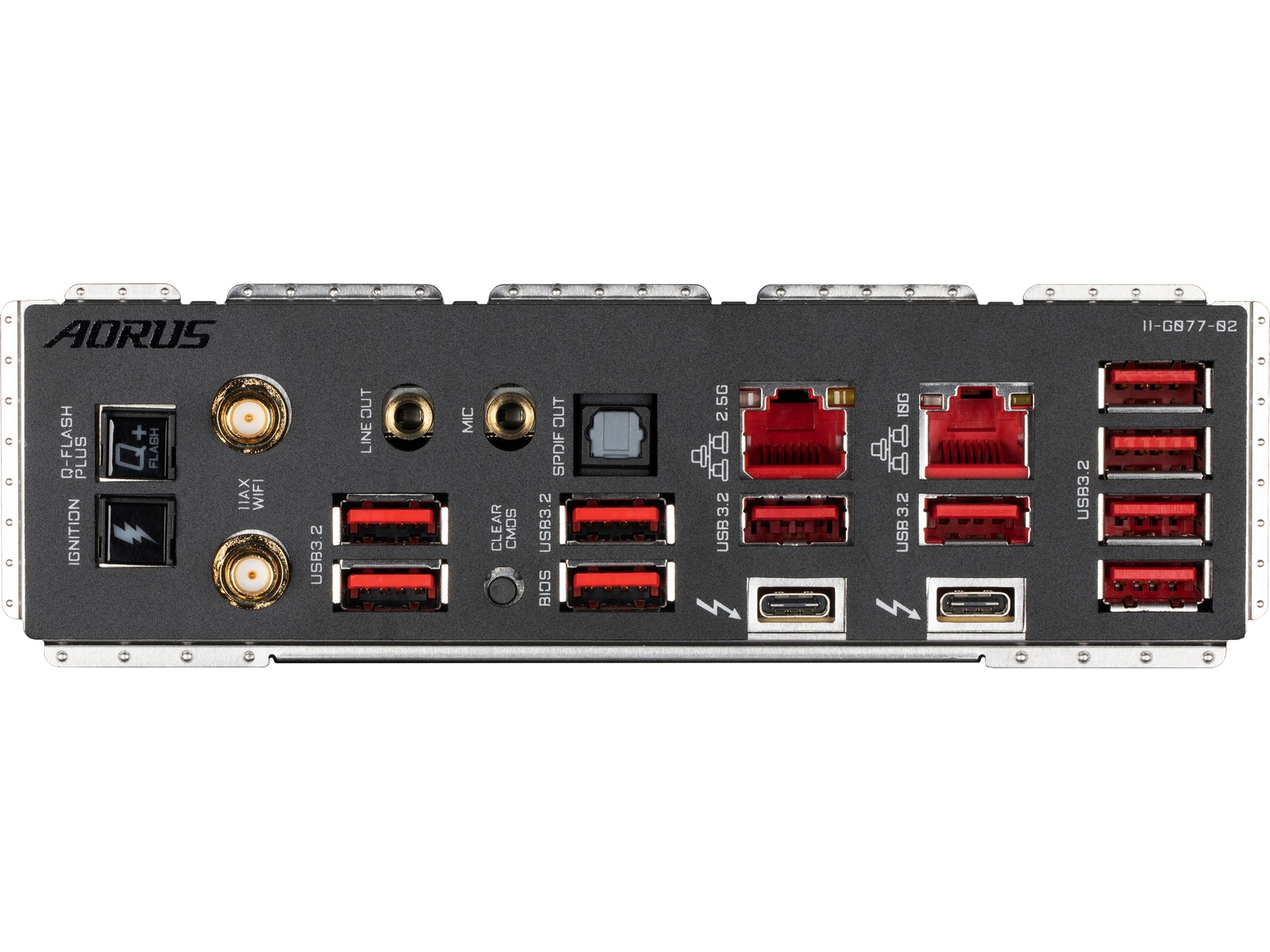

Drevet av Intels egen Thunderbolt-kontroller, den nye Thunderbolt™ 4-protokollen, som er tilgjengelig over to USB Type-C®-tilkoblinger på I/U-modulen til GIGABYTE Z690 AORUS XTREME, bringer en enestående entråds båndbredde opp mot 40 GB/s – dobbelt så raskt som USB3.2 Gen2x2! Den utrolige økningen innen båndbredde kommer i tillegg til støtte for ulike protokoller som DisplayPort 1.4a*, og oppfyller USB4-standarden, som er bakoverkompatibel med USB 3.2 Gen1 og USB 2.0, noe som åpner opp en verden av nye muligheter.
Kjedekoble flere enheter
Støtte for DisplayPort 1.4 gjør Thunderbolt™ 4 til noe alle entusiaster må ha. Z690 AORUS XTREME kan støtte to skjermer i 4K-oppløsning ved 60 FPS eller én skjerm i 8K-oppløsning. I tillegg har Thunderbolt™ 4 over USB Type-C® revolusjonerende nye funksjoner slik som Power Delivery 2.0, oppfyllelse av USB4-spesifikasjonen og muligheten til å kjedekoble inntil 10 enheter takket være Z690 AORUS XTREMEs to USB Type-C®-porter.

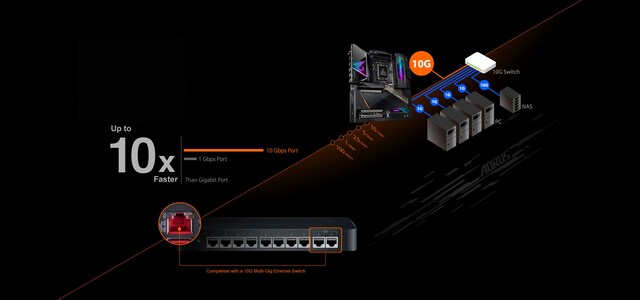

AQUANTIA® 10GbE BASE-T Networking
Neste generasjon av Multi-Gig Gaming
AQUANTIA® AQC113C er en høytytende Ethernet-kontroller som er bakoverkompatibel med 10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX, og er i stand til å levere en nettverkstilkobling på opptil 10 GbE, med 10 ganger raskere overføringshastigheter sammenlignet med vanlige 1GbE-nettverk, og er perfekt designet for mediesentre, arbeidsstasjoner og gamere.
Intel 802.11ax WIFI 6E
Intels nyeste trådløse løsning 802.11ax WIFI 6E med nytt dedikert 6 GHz-bånd muliggjør trådløs Gigabit-ytelse, gir jevn videostrømming, eb bedre spillopplevelse, få tapte tilkoblinger og hastigheter på opptil 2,4 Gbps*. Dessuten gir Bluetooth 5 fire ganger større rekkevidde i forhold til Bluetooth 4.2, og med raskere overføring.
Fordelen med WIFI 6E
- Dedikert spektrum i 6 GHz-båndet for færre forstyrrelser
- 5,5 ganger høyere gjennomstrømning enn 802.11ac 1x1*
- 4 ganger bedre nettverkskapasitet, ingen trafikkorker, spesielt i tette områder med mange enheter
- Økt nettverkseffektivitet for en bedre brukeropplevelse
Fordeler med WIFI 6E

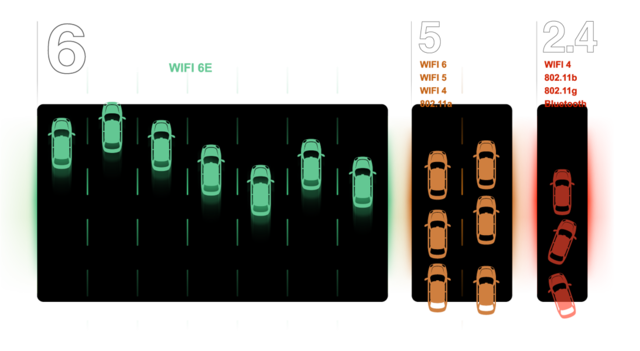

Høy spektrumstrafikk er et stort problem i dagens Wi-Fi-miljøer fordi for mange enheter bruker det eksisterende 2,4 GHz- og 5 GHz-spekteret, og det forårsaker upålitelig tilkobling og lavere hastighet. WIFI 6E er en utvidet standard til WIFI 6, og den bruker et dedikert 6 GHz-bånd som ikke bare gir en helt ny frekvens for å overføre data, men også et romslig spektrum for flere enheter i fremtiden. Med WIFI 6E kan brukerne få gleden av raskere tilkobling og et sterkere signal enn før.
PERSONLIG TILPASNING
GIGABYTE-hovedkort har flere nyttige og intuitive programmer som hjelper brukerne med å styre alle aspekter av hovedkortet og tilbyr tilpassbare lyseffekter med enestående estetikk som passer til din unike personlighet.

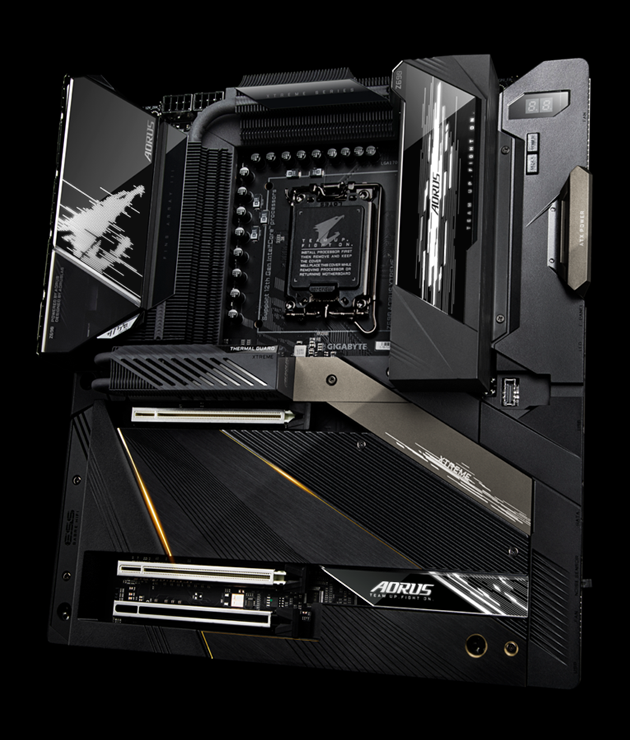

Lysshowdesign med flere soner
Nå tilbyr vi flere LED-tilpasninger enn noensinne, slik at brukerne virkelig kan tilpasse PC-en sin til å representere sin livsstil. Med full RGB-støtte og et nydesignet RGB Fusion 2.0-program har brukeren full kontroll over LED-lysene som omgir hovedkortet. Merk: Lyseffektene på bildet er kun ment for demonstrasjonsformål. Faktiske lyseffekter kan variere fra modell til modell.

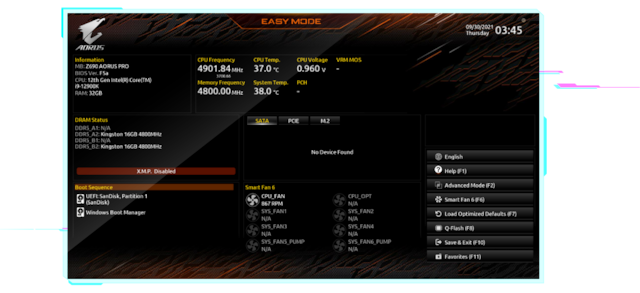

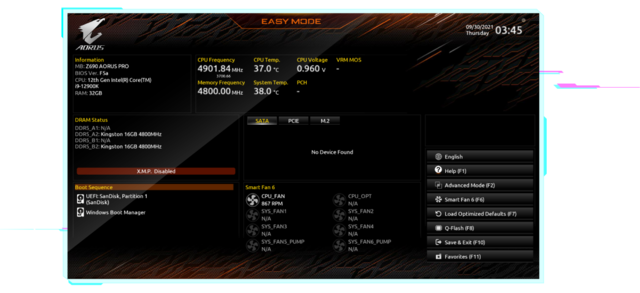

Nytt brukergrensesnitt
Den splitter nye EASY MODE viser viktig maskinvareinformasjon på én side, inkludert CPU-klokke, minne, lagring, vifte.
Endringslogg
List opp alle endringer før du lagrer og avslutter bios. Gå raskt gjennom de generelle endringene i innstillingene.
Mine favoritter
Legg til elementer som brukes ofte i favorittmenyen for å få rask tilgang.
Intuitiv lastelinjekurve
Vis tydelig hver innstilling for lastelinjekalibrering i en intuitiv kurvegraf.
Lagringsinformasjon
Vis all slags lagringsinformasjon inkludert SATA, PCIE og M.2-grensesnitt.

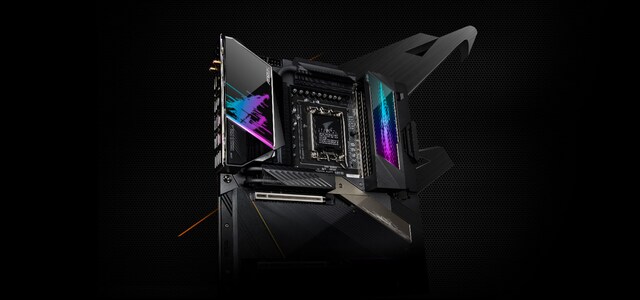

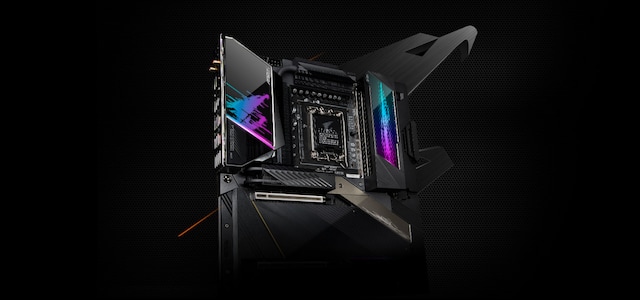

ULTRA DURABLE
GIGABYTE Ultra Durable™ har en høy holdbarhet og produksjonsprosess av høy kvalitet. GIGABYTE-hovedkort bruker de beste komponentene og forsterker alle sporene for å gjøre hvert av dem solide og holdbare.
Q-Flash Plus
Oppdater BIOS enkelt uten å måtte installere CPU, minne og skjermkort.
Med GIGABYTE Q-Flash Plus trenger du ikke å installere CPU, minne og skjermkort eller gå inn i BIOS-menyen for å flashe BIOS. Bare last ned og lagre en ny BIOS-fil (gi nytt navn til gigabyte.bin) på USB-minnepinnen, og trykk deretter på den dedikerte Q-Flash Plus-knappen, så kan du sette i gang!
