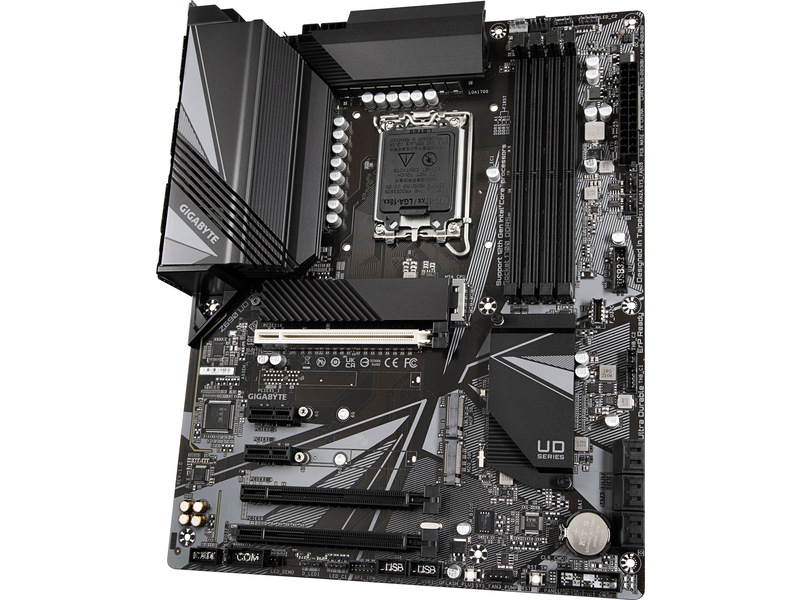

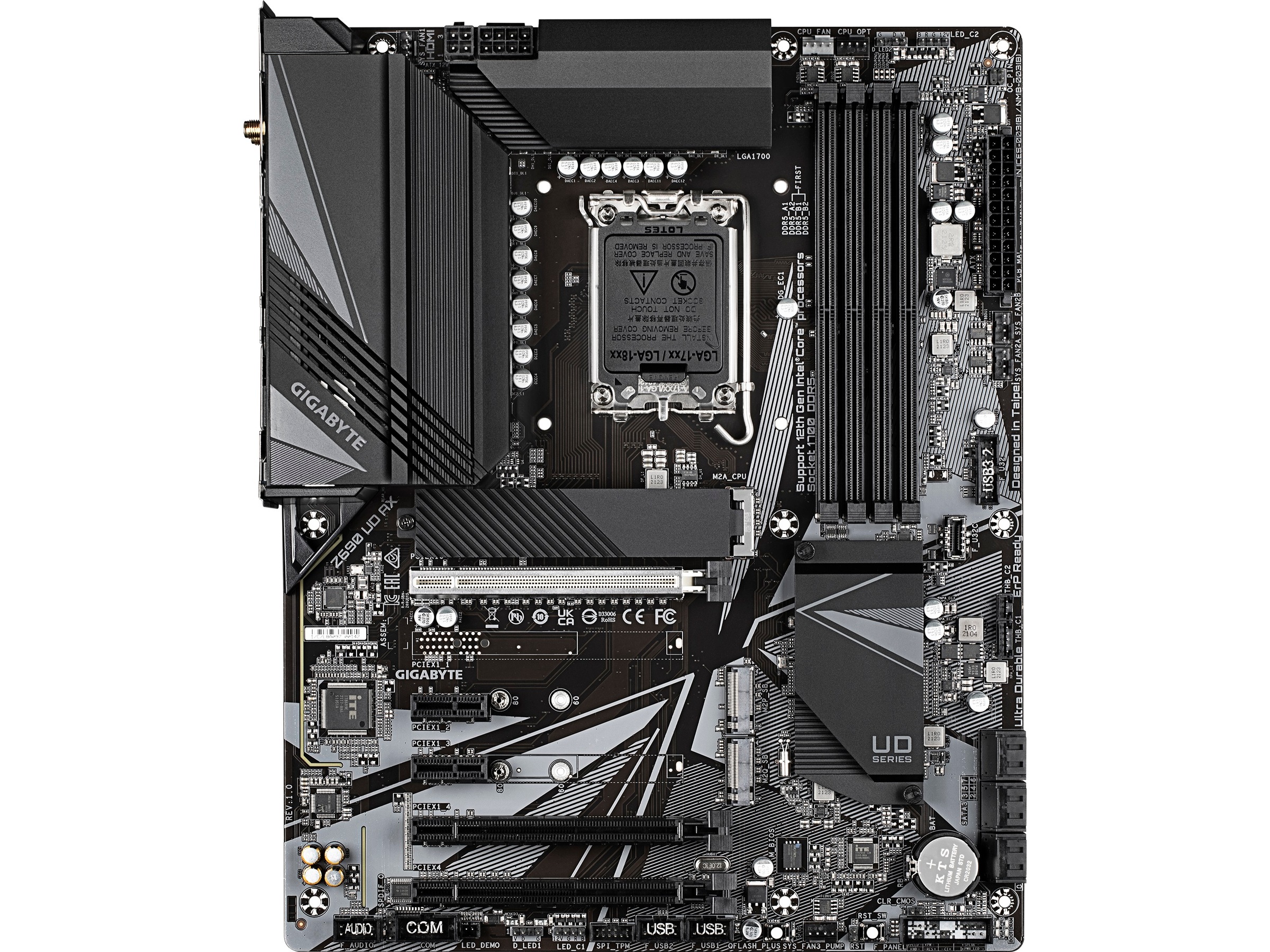

| Modell | Z690 UD AX |
|---|---|
| Produktserie | Gigabyte |
| Garanti (måneder) | 36 |
| EAN | 4719331827861 |
| Brikkesett type | Intel Z690 |
|---|---|
| Støttet RAM-teknologi | DDR5 SDRAM |
| RAM-spor | 4 DIMM-spor |
| Merknader om kompatible prosessorer | Støtter 12.-generasjons Intel Core |
| Produktformfaktor | ATX |
| Støttet RAM (registrert eller bufret) | Ikke-bufret |
| Prosessorsokkel | LGA1700-sokkel |
| Støttet RAM-hastighet | 4800 MHz, 5200 MHz (O.C.), 5800 MHz (O.C.), 6000 MHz (O.C.), 4000 MHz, 5400 MHz (O.C.), 5600 MHz (O.C.) |
| Kompatible prosessorer | Core i7, Core i5, Core i9 |
| Strømkontakter | 8-pin ATX12V-kontakt, 24-pin hovedstrømforsyningskontakt, 4-pin ATX12V-kontakt |
| Støttet RAM-integritetskontroll | ECC (drift i ikke-ECC-modus), Ikke-ECC |
| BIOS Type | AMI |
|---|---|
| Overvåking av maskinvare | Systemspenning, CPU-kjernetemperatur, Kjernespenning CPU, Viftefeilvarsel, Flytrate for vannkjøling, Viftehastighet for chassis, Chassis-temperatur, CPU overopphetingsbeskyttelse, Viftehastighet for CPU |
| Maskinvarefunksjoner | 16+1+2 Phase Power Design, Game Boost, RGB FUSION 2.0, Q-Flash, AMD Quad CrossFireX-teknologistøtte, Intel Optane Memory Ready, M.2 Thermal Guard, GIGABYTE Smart Fan 6, Q-Flash Plus, On/Off Charge, Shielded Memory Routing, AMD CrossFireX-teknologistøtte |
| BIOS-egenskaper | ACPI 5.0-støtte, UEFI BIOS, WfM 2.0 støttet, SMBIOS 2.7-støtte, DMI 2.7-støtte |
| Lagerporter | 6 x SATA-600 (RAID), 3 x M.2 |
|---|---|
| USB / FireWire-portskonfigurasjon (aktiv) | 1 x USB-C Gen 2x2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 4 x USB 2.0 |
| USB / FireWire-portskonfigurasjon (headere) | 1 x USB-C Gen 1 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0 |
| Lager | M.2-sokkel, Serial ATA-600 (RAID) |
| USB / FireWire | USB-C Gen 2x2, USB 3.2 Gen 2, USB-C Gen1, USB 3.2 Gen 1 |
| Type | Grafikkadapter (CPU kreves) |
|---|
| Tilpassede standarder | High Definition Audio |
|---|---|
| Lyd | Høydefinisjonslyd (8-kanals) |
| Type | Lydkort |
| Produkttype | Hovedkort |
|---|
| Egenskaper | Støttede ECC-moduler kjører i ikke-ECC-modus, Dobbeltkanalsminnearkitektur, Intel Extreme Memory Profiles (XMP) |
|---|
| Nettverk | 802.11a/b/g/n/ac/ax, 2.5 Gigabit Ethernet, Bluetooth 5.2 |
|---|---|
| Datakjedeprotokoll | IEEE 802.11a, IEEE 802.11n, Fast Ethernet, 2.5 Gigabit Ethernet, 802.11ax, IEEE 802.11b, Gigabit Ethernet, IEEE 802.11g, IEEE 802.11ac, Bluetooth 5.2 |
| Utvidelsesspor | 1 x CPU, 1 x PCIe 3.0 x16 (x4-modus), 4 x 288-pins DIMM, 2 x PCIe 3.0 x1, 1 x PCIe 5.0 x16, 1 x PCIe 3.0 x16 (x1-modus) |
|---|
| Lagergrensesnitt | PCIe 4.0 -kontakter: 3 x M.2, SATA-600 -kontakter: 6 x 7-pin seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5 |
|---|

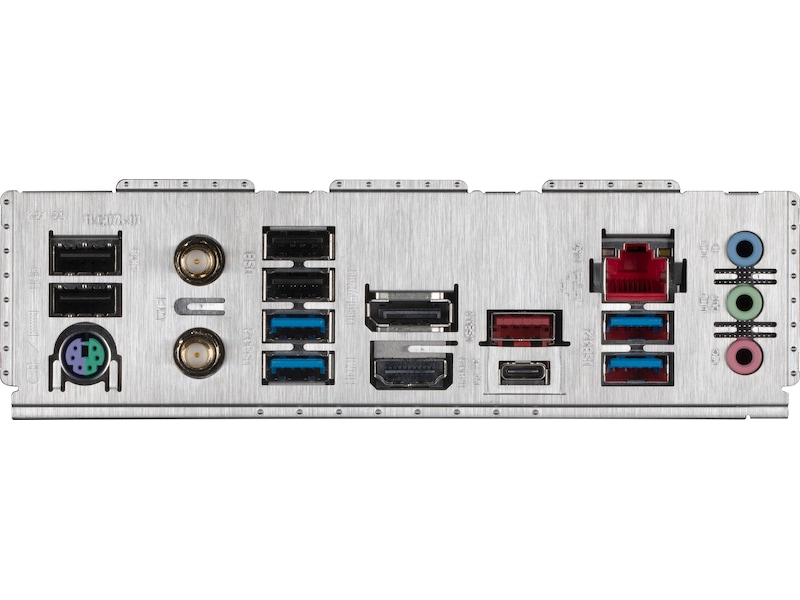

| Grensesnitt | 1 x mikrofon - minijakk, 1 x lydutlinje - minijakk, 4 x USB 3.2 Gen 1, 1 x HDMI, 1 x LAN (2.5Gigabit Ethernet), 1 x PS/2-tastatur / -mus, 1 x DisplayPort, 1 x USB-C Gen2x2, 1 x lydinnlinje - minijakk, 4 x USB 2.0, 1 x USB 3.2 Gen 2 |
|---|
| Interne overflater | 2 x Thunderbolt - header, 1 x SPDIF-utgang - header, 2 x USB 3.2 Gen 1 - header, 1 x lyd - header, 1 x USB-C Gen 1 - header, 4 x USB 2.0 - header, 1 x seriell - header |
|---|
| Inkludert programvare | @BIOS, EasyTune, GIGABYTE App Center, GIGABYTE Smart Backup, GIGABYTE Fast Boot, Xpress Install, Realtek Gaming LAN Bandwidth Control, Norton Internet Security |
|---|
